Разборка проходит в данном порядке .
Снимите приемную трубу глушителей с кронштейном. Отверните гайки крепления стартера к картеру сцепления и снимите стартер.

Рис. 1 Подвеска силового агрегата: 1 – кронштейн задней подвески; 2 – опора задней подвески; 3 – опора левой подвески; 4 – кронштейн левой подвески; 5 – кронштейн с опорой передней подвески

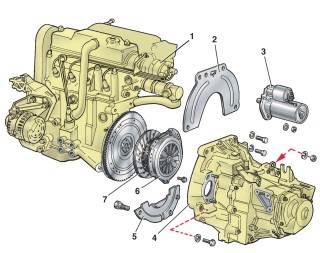

Рис. 2 Разборка силового агрегата: 1 – двигатель; 2 – верхняя крышка картера сцепления; 3 – стартер; 4 – коробка передач; 5 – нижняя крышка картера сцепления; 6 – кожух сцепления; 7 – ведомый диск

Снимите кронштейны 1  , 4 и 5 с опорами подвески силового агрегата. Снимите нижнюю крышку 5.картера сцепления, отвернув болты крепления. Осторожно отсоедините коробку передач 4 от двигателя, стараясь не опирать первичный вал коробки передач на лепестки нажимной пружины сцепления.
Снимите верхнюю крышку картера сцепления и отсоедините ведущий диск 6 сцепления от маховика.
Сборку производите в следующем порядке.

Рис. 3 Установочные штифты сцепления (черные стрелки) и центрирующие втулки коробки передач (красные стрелки)

Установите на маховике по трем центрирующим штифтам ведущий диск сцепления с ведомым диском и закрепите его болтами.
Установите в нижние лапы блока цилиндров две центрирующие втулки (если они снимались) и наденьте на них верхнюю крышку картера сцепления.

Рис. 4 Центрирование ведомого диска: 1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

Отцентрируйте оправкой А. 70081  ведомый диск сцепления и затяните болты моментом согласно приложению 1. Нанесите тонкий слой смазки Литол-24 на шлицевой конец первичного вала коробки передач и на наружную поверхность направляющей втулки муфты выключения сцепления.
Соедините коробку передач с двигателем, не опирая при этом первичный вал на лепестки нажимной пружины сцепления. Прикрепите коробку передач к двигателю болтами и гайкой.
Установите нижнюю крышку картера сцепления и закрепите ее болтами.
Смажьте моторным маслом переднюю втулку вала якоря стартера, расположенную в картере сцепления. Установите и закрепите стартер.
Установите и закрепите три кронштейна с подушками подвески силового агрегата.
Установите и закрепите приемную трубу глушителя с кронштейном.
