Снятие и установка силового агрегата

Силовой агрегат состоит из двигателя и коробки передач. Снимают его с помощью гидроподъемника или тали, опуская из отсека двигателя на тележку. При этом наконечники валов привода передних колес отсоединяются от силового агрегата и остаются на автомобиле.
Снятие и установку силового агрегата производите в следующем порядке.
Поставьте автомобиль на подъемник и затормозите его рычагом привода стояночной тормозной системы. Установите упоры под задние колеса, вывесьте передние колеса и откройте капот.
Перед снятием силового агрегата необходимо убрать давление в системе подачи топлива. Для этого отсоедините колодку жгута проводов электробензонасоса от жгута проводов системы зажигания, запустите двигатель, дайте ему поработать до остановки, а затем включите стартер на 3 с для выравнивания давления в трубопроводах.
Отсоедините провод "массы" от клеммы "минус" аккумуляторной батареи и от двигателя.
Отсоедините шланги подвода и слива топлива от трубок на двигателе. Закройте отверстия шлангов и трубок, чтобы в них не попала грязь.
Отсоедините трос привода акселератора от дроссельного патрубка и от кронштейна на ресивере.

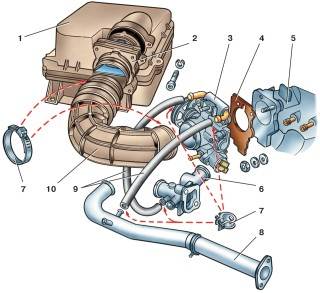

Рис. 2.3. Снятие узлов и деталей системы подачи воздуха: 1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – дроссельный патрубок; 4 – уплотнительная прокладка; 5 – ресивер; 6 – выпускной патрубок системы охлаждения двигателя; 7 – хомуты крепления шлангов; 8 – подводящая труба насоса охлаждающей жидкости; 9 – шланги подогрева дроссельного патрубка; 10 – шланг впускной трубы

Ослабьте два стяжных хомута 7 (рис. 2.3) и снимите шланг 10 впускной трубы, отсоединив от его патрубка шланг вентиляции картера двигателя.
Открутите гайку и отсоедините шланг забора воздуха вместе с кронштейном.
Снимите воздушный фильтр 1 с датчиком 2 массового расхода воздуха, срезав ножом три резиновые опоры, которыми фильтр крепится к кузову.
Отсоедините от ресивера шланги отбора разрежения к регулятору давления топлива и к вакуумному усилителю тормозов.
Отсоедините шланг продувки адсорбера от дроссельного патрубка (если на автомобиле имеется система улавливания паров бензина).
Отсоедините провода от дроссельного патрубка, модуля зажигания, от жгута проводов форсунок, от стартера и генератора, от всех датчиков, имеющихся на силовом агрегате, и от выключателя света заднего хода на коробке передач.
Поднимите автомобиль на подъемнике и снимите брызговик двигателя, отвернув болты его крепления к кузову.
Слейте охлаждающую жидкость, отвернув сливные пробки блока цилиндров и радиатора при снятой крышке расширительного бачка и открытом кране отопителя.
Слейте масло из коробки передач, отвернув сливную пробку.
Отсоедините шланги от патрубка головки цилиндров и термостата.
Отсоедините от коробки передач трос привода сцепления.

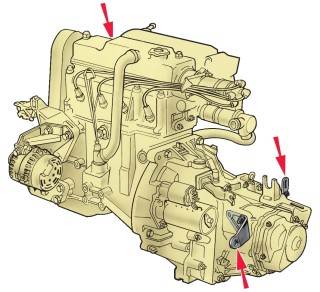

Рис. 2.4. Рымы для строповки силового агрегата

Если двигатель снимается с помощью тали, то зацепите двигатель за рымы (рис. 2.4), установленные на головке цилиндров и коробке передач. Поднимите автомобиль на подъемнике, одновременно подтягивая цепь тали, чтобы силовой агрегат оставался подвешенным на тали.

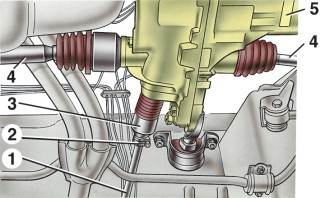

Рис. 2.5. Вид снизу на коробку передач: 1 – тяга привода рычага переключения передач; 2 – хомут; 3 – шарнир штока выбора передач; 4 – валы привода передних колес; 5 – коробка передач

Отсоедините тягу 1 (рис. 2.5) привода рычага переключения передач от шарнира 3 штока выбора передач, отвернув болт хомута 2.
Отверните и снимите болты (с коническими пружинами), стягивающие фланцы приемной трубы и нейтрализатора. Выньте уплотнительное кольцо, находящееся между фланцами труб, и отсоедините приемную трубу глушителей от нейтрализатора.

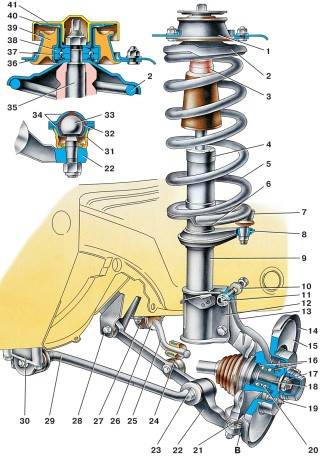

Рис. 4.1. Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески

Отверните болты крепления к кузову кронштейнов 30 (см. рис. 4.1) растяжек 29 рычагов передней подвески, ослабьте гайки крепления растяжек к рычагам 22 подвески и поверните растяжки в такое положение, чтобы они не мешали снятию силового агрегата. Отсоедините шаровые шарниры 21 рычагов подвески от поворотных кулаков.

Выньте из полуосевых шестерен коробки передач наконечники внутренних шарниров валов 4 (см. рис. 2.5) привода передних колес и отведите валы в сторону. Вынимать можно съемником 67.7801.9524 или резко ударяя молотком через выколотку по корпусу внутреннего шарнира.
Отсоединив один из валов, зафиксируйте полуосевую шестерню технологической оправкой или заглушкой, чтобы она не выпала в картер коробки передач. После отсоединения второго вала также закройте отверстие заглушкой.
Если силовой агрегат снимается с помощью специальной тележки с гидроподъемником, то подведите ее под автомобиль и поднимите опорные кронштейны гидроподъемника до упора в силовой агрегат.

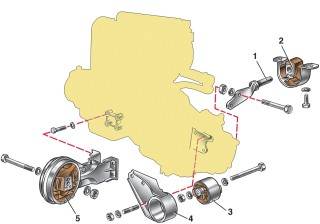

Рис. 2.6. Подвеска силового агрегата: 1 – кронштейн задней подвески; 2 – опора задней подвески; 3 – опора левой подвески; 4 – кронштейн левой подвески; 5 – кронштейн с опорой передней подвески

Отверните болты крепления опор подвески силового агрегата к кузову (рис. 2.6) и опустите силовой агрегат гидроподъемником вниз. Если применяется таль, то перемещая цепь тали, осторожно опустите силовой агрегат на тележку.
Устанавливайте силовой агрегат в порядке, обратном снятию.

       ВНИМАНИЕ
Перед соединением валов привода передних колес с коробкой передач установите новые стопорные кольца на наконечники внутренних шарниров. Повторное использование стопорных колец недопустимо, так как это может привести к самопроизвольному отсоединению валов от коробки передач при движении автомобиля.

Резиновые опоры крепления воздушного фильтра одноразового использования. Поэтому при установке воздушного фильтра устанавливайте новые опоры.
После установки силового агрегата отрегулируйте привод акселератора. При полностью отпущенной педали привода акселератора дроссельная заслонка должна быть полностью закрыта. Трос привода должен быть натянут. Прогиб троса от усилия руки должен быть не более 10 мм. При необходимости натяжение троса привода отрегулируйте регулировочными гайками наконечника троса.
При полностью нажатой педали акселератора до упора дроссельная заслонка должна быть полностью открыта, сектор дроссельной заслонки не должен иметь дополнительного хода. При необходимости дополнительный ход устраните подгибанием упора педали в салоне автомобиля.
Привод выключения сцепления отрегулируйте согласно указаниям подразд. "Сцепление". Проверьте и отрегулируйте углы установки передних колес (см. подразд. "Передняя подвеска").
Проверьте работу системы управления двигателем, как указано в руководстве по техническому обслуживанию и ремонту системы управления двигателем с распределенным впрыском топлива.
